Építsük együtt
a jövő vasúti hálózatait!

Vasúti digitalizáció a Moxa EN 50155 tanúsítvánnyal rendelkező ipari hálózati kommunikációs eszközeivel. Biztonságosan. Megbízhatóan.

Moxa vasúti kommunikáció cover képe

A mobilitás jövője: Úton az intelligensebb és biztonságosabb közlekedés felé

Az ipari hálózati kommunikációs eszközök gyártója, a Moxa, több mint 15 éves tapasztalattal rendelkezik a vasúti digitalizáció terén, valamint több mint 35 éves OT (operational technology) szakértelemmel bír az ipari hálózati és számítástechnikai megoldások területén. Erős globális jelenlétére támaszkodva élen jár az innovatív vasúti technológiák fejlesztésében, miközben kiemelkedő minőséget és megbízhatóságot tart fókuszban.



Moxa 15 év tapasztalat
Több mint 15 éves vasúti szakértelemmel elkötelezetten támogatjuk az üzleti és K+F fejlesztéseket.
Sikeres telepítés ikon
A Moxa vasúti megoldásait több mint 50 ország több mint 200 városában alkalmazzák:
  • 1000+ CCTV / PIS / PA rendszerben
  • 100+ TCMS rendszerben
  • 50+ CBTC rendszerben
Vasúti szabványok közös fejlesztése ikon
Közreműködés a vasúti iparági szabványok és a következő generációs vonatkommunikációs hálózatok fejlesztésében
  • IEC 61375
  • Safe4RAIL
  • ITxPT (Heavy Rail WG)
DNS ikon
A „security by design” szemlélet biztosítja a sikeres hardver- és szoftverfejlesztést.

15 év termék elérhetőség ikon
  • Fedélzeti switchek és routerek: 15 év
  • Fedélzeti és pálya menti vezeték nélküli AP-k: 10 év
  • Fedélzeti számítógépek: 8–10 év
  • IP kamerák: 8 év

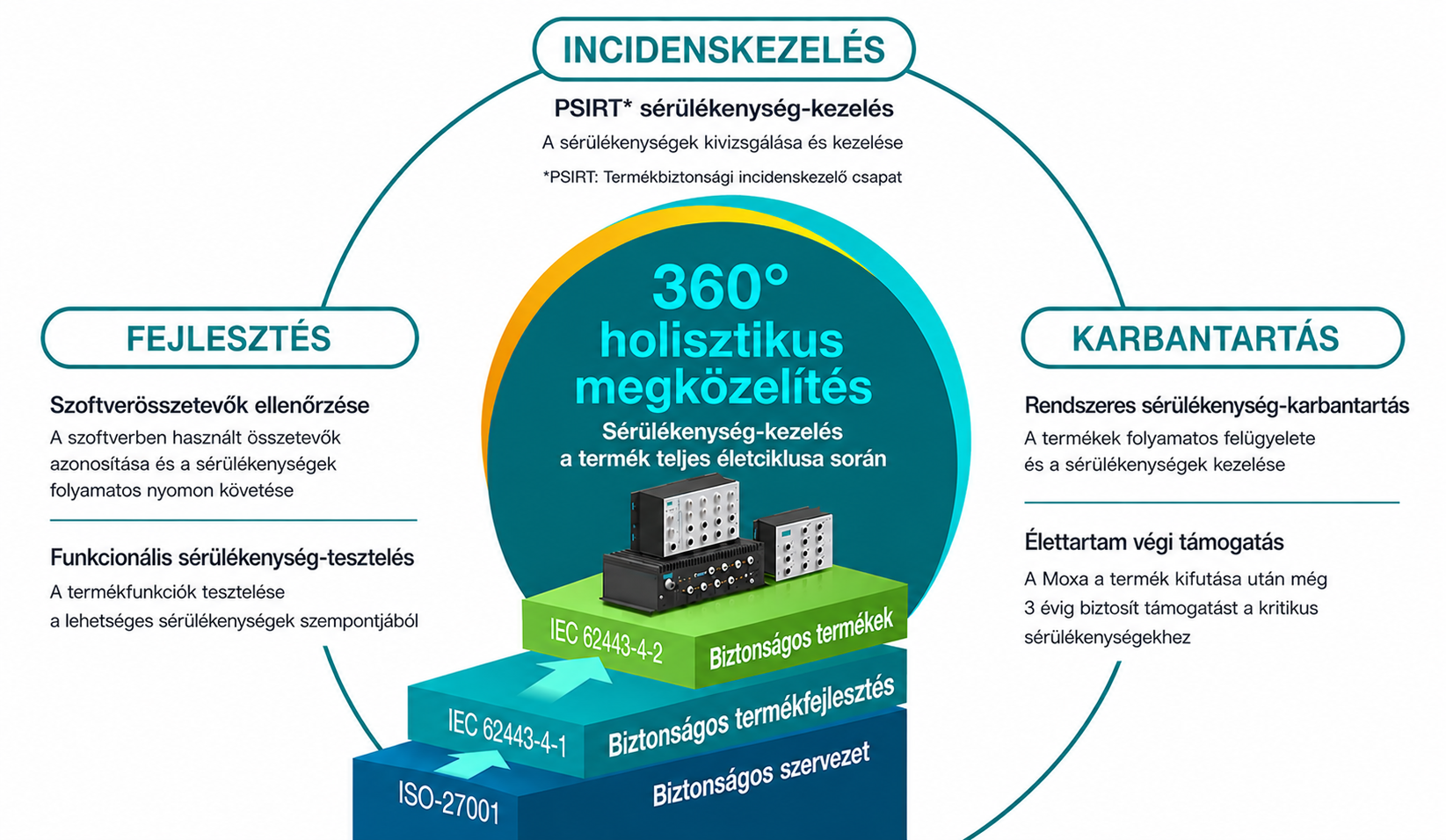

 Biztonság minden szakaszban - és azon túl is

- Biztonságos termékfejlesztés.
- ISO 27001:2013 és IEC 62443-4-1 tanúsítvánnyal.
- Minden új termék fejlesztése az IEC 62443-4-2 szabványnak megfelelően történik.

Com-Forth-Moxa-Vasúti-kommunikáció-1

A Moxa vasúti fedélzeti kommunikációs megoldásai

A Moxa a vasúti iparág egyik legátfogóbb fedélzeti hálózati és számítástechnikai portfólióját kínálja, amely nagy sebességű vezetékes és vezeték nélküli megoldásokat, sokoldalú számítógépeket és különböző IP-kamerákat foglal magában.

A funkcionalitáson túl a portfólió hálózati szegmentációt és fejlett biztonsági funkciókat is integrál az adatintegritás és a bizalmasság biztosítása, valamint a kockázatok csökkentése érdekében.

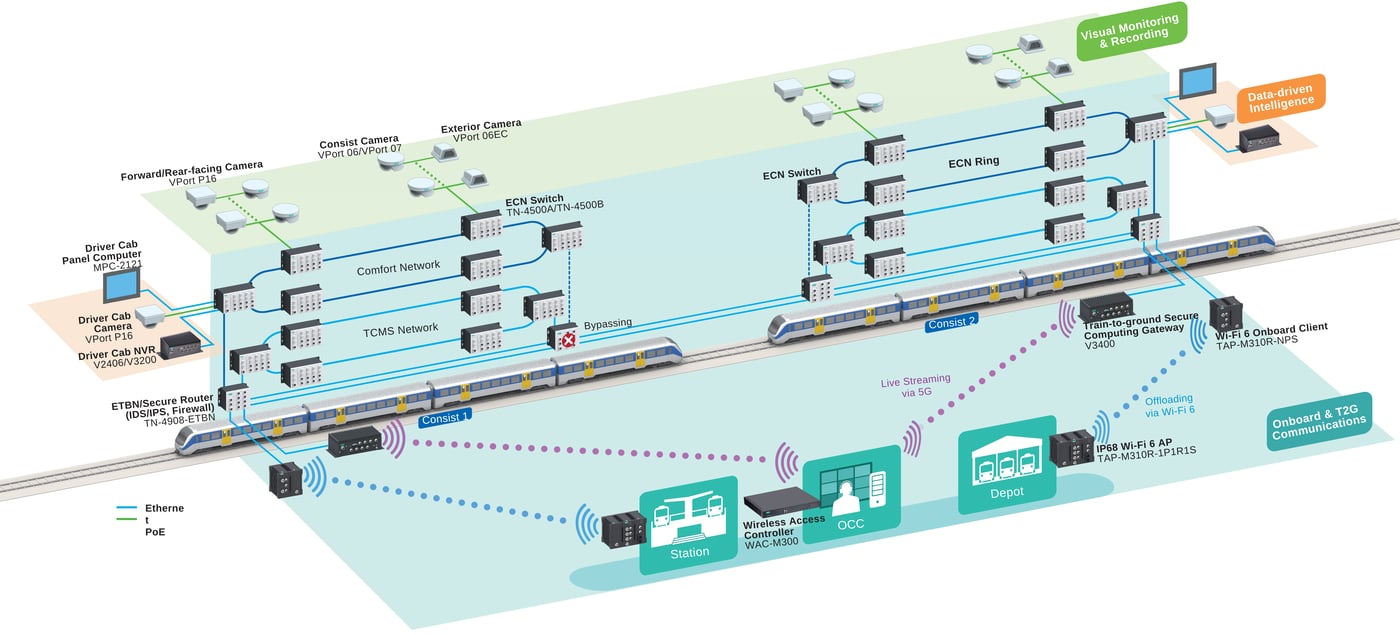

Moxa vasúti fedélzeti és train-to-ground kommunikáció ábra
Fedélzeti és Train-to-Ground (T2G) kommunikáció
Az IEC 61375 fedélzeti hálózatok biztosítják az interoperabilitást és a szabványosított működést

IEC 61375 szabványnak megfelelő biztonságos fedélzeti hálózatok

Vonatok, folyamatos kapcsolatban — bárhol, bármikor. A Moxa IEC 61375 szabványnak megfelelő switch-ekkel és Wi-Fi megoldásokkal támogatja az üzemeltetőket biztonságos és nagy teljesítményű fedélzeti hálózatok kialakításában. Az L2/L3 hálózatoktól a vonat–föld vezeték nélküli kapcsolatokig Multi-WWAN platformjaink megbízható adatkommunikációt biztosítanak a CBTC rendszerektől egészen az utasoldali Wi-Fi szolgáltatásokig.


A megoldás főbb jellemzői:

  • IEC 61375 szabványon alapuló Ethernet switch-ek és programozható vezérlők

  • Több alrendszer integrálása egyetlen egységes hálózatba

  • Nagy sávszélesség (FE/GE/10G/802.11n) több párhuzamos videostream kezeléséhez

  • PoE támogatás a kábelezési igények és költségek csökkentésére

  • Rugalmas és egyszerű hálózati újrakonfigurálás a hatékony üzemeltetés érdekében



Az IEC 61375 fedélzeti hálózatok biztosítják az interoperabilitást és a szabványosítást


Az IEC 61375 az Ethernet Train Backbone (ETB) fedélzeti gerinchálózat új szabványa, amely biztosítja a szerelvényen belüli helyi hálózati alrendszerek közötti interoperabilitást, függetlenül az alkalmazott hálózati technológiától vagy a gyártótól.

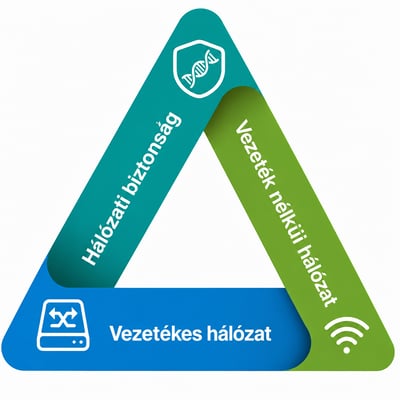

A Moxa IEC 61375-höz kialakított hárompilléres koncepciója zökkenőmentes újrakonfigurálást, egyszerűbb retrofit megoldásokat és beépített kiberbiztonságot biztosít, így a vonathálózatok folyamatosan kapcsolódnak, biztonságosak és jövőállóak maradnak.

Com-Forth-Moxa-Vasúti-kommunikáció-2-háromszög
Moxa biztonsági DNS

Hálózati biztonság
Biztonsági DNS

Biztonságra tervezett hardver- és szoftverfejlesztési módszertan; az eszközök IEC 62443-4-2 szabványon alapuló biztonsági funkcióival.



Moxa Dynamic Ring Coupling (DRC)
Vezetékes hálózat
Dynamic Ring Coupling (DRC)

Ethernet-redundanciát biztosít a vonategységek között anélkül, hogy a szerelvény átrendeződése megzavarná a hálózat működését.



Moxa vezeték nélküli vasúti hálózat (ACC)
Vezeték nélküli hálózat
Auto Carriage Connection (ACC)

Automatikusan vezeték nélküli kapcsolatot hoz létre a vasúti kocsik között, és menet közben is alkalmazkodik a szerelvény összeállításának változásaihoz.

Ajánlások egy IEC 61375 szabványnak megfelelő, kiberbiztonságilag ellenálló hálózat kialakításához

A vezérlő- és információs hálózatok fizikai szétválasztása növeli a kiberbiztonságot és újradefiniálja az alkalmazások feladatait.



Előnyök:

  • Elkülönített hálózatok a magasabb szintű biztonság érdekében.

  • A hálózati információk egyszerűbb kezelése és auditálása (pl. hibakövetés).

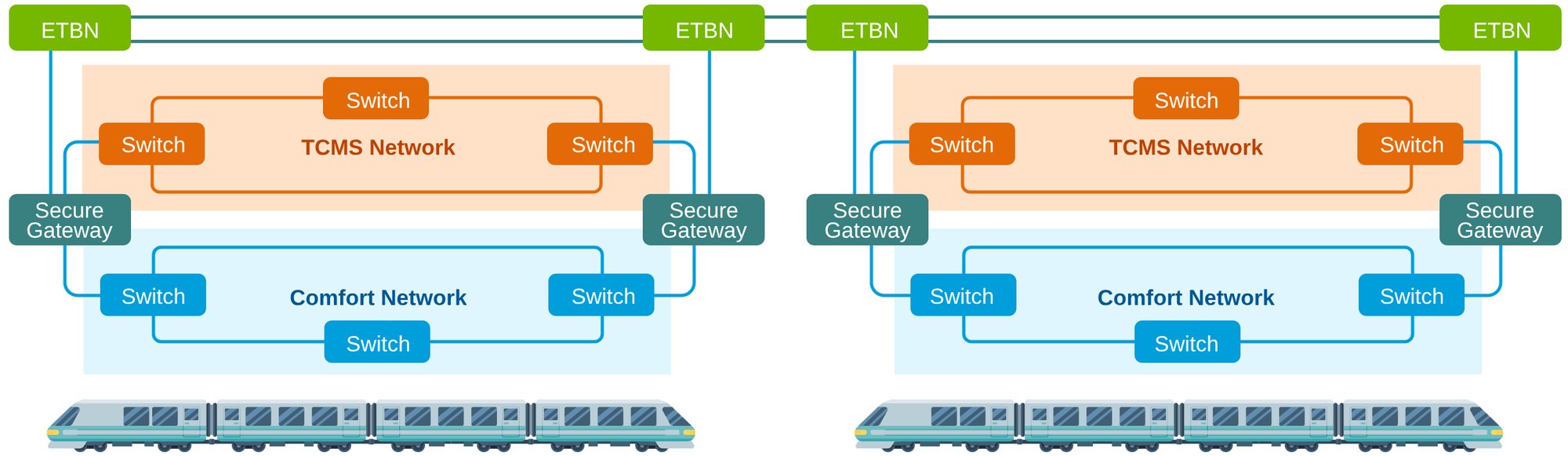

Moxa IEC 61375 szabványnak megfelelő vasúti hálózata
Rugalmas és intelligens hálózati újrakonfigurálás



A Moxa fedélzeti switch-ei nagy portszámú 10GbE/GbE és PoE csatlakozási lehetőségeket, valamint bypass funkciókat kínálnak a nagy sávszélesség-igényű alkalmazások támogatására, miközben lehetővé teszik a dinamikus vonathálózati újrakonfigurálást a maximális üzemeltetési rugalmasság érdekében.

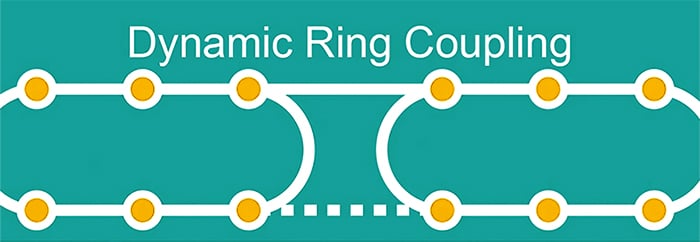

Moxa Dynamic Ring Coupling (DRC)
Dynamic Ring Coupling™ (DRC)

Biztosítja a zökkenőmentes Ethernet redundanciát a szerelvényrészek között anélkül, hogy megszakadnának az olyan szolgáltatások, mint a CCTV, a Wi-Fi vagy a PIS még menet közbeni átrendezés esetén is.

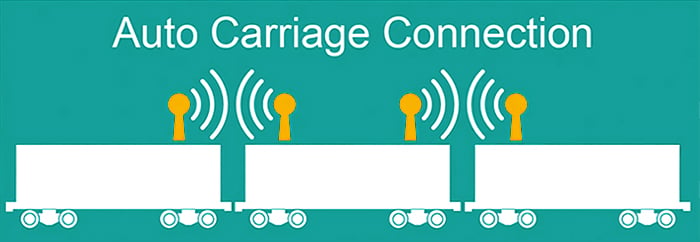

Moxa Auto Carriage Connection (ACC)
Auto Carriage Connection (ACC)

Vezeték nélküli, vasúti kocsik közötti kapcsolatokat hoz létre retrofit vonatok számára. A csökkentett kábelezési igény támogatja a szerelvények rugalmas újraösszeállítását.

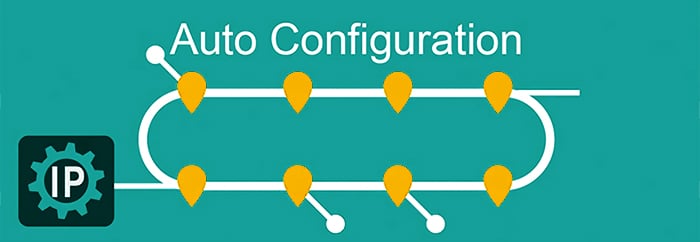

Moxa vasúti automatikus konfiguráció
 Automatikus
konfiguráció

Automatikusan kiosztja az IP-beállításokat minden eszköz számára. Így a telepítések és a nagy léptékű üzembe helyezések egyszerűbbé válnak.

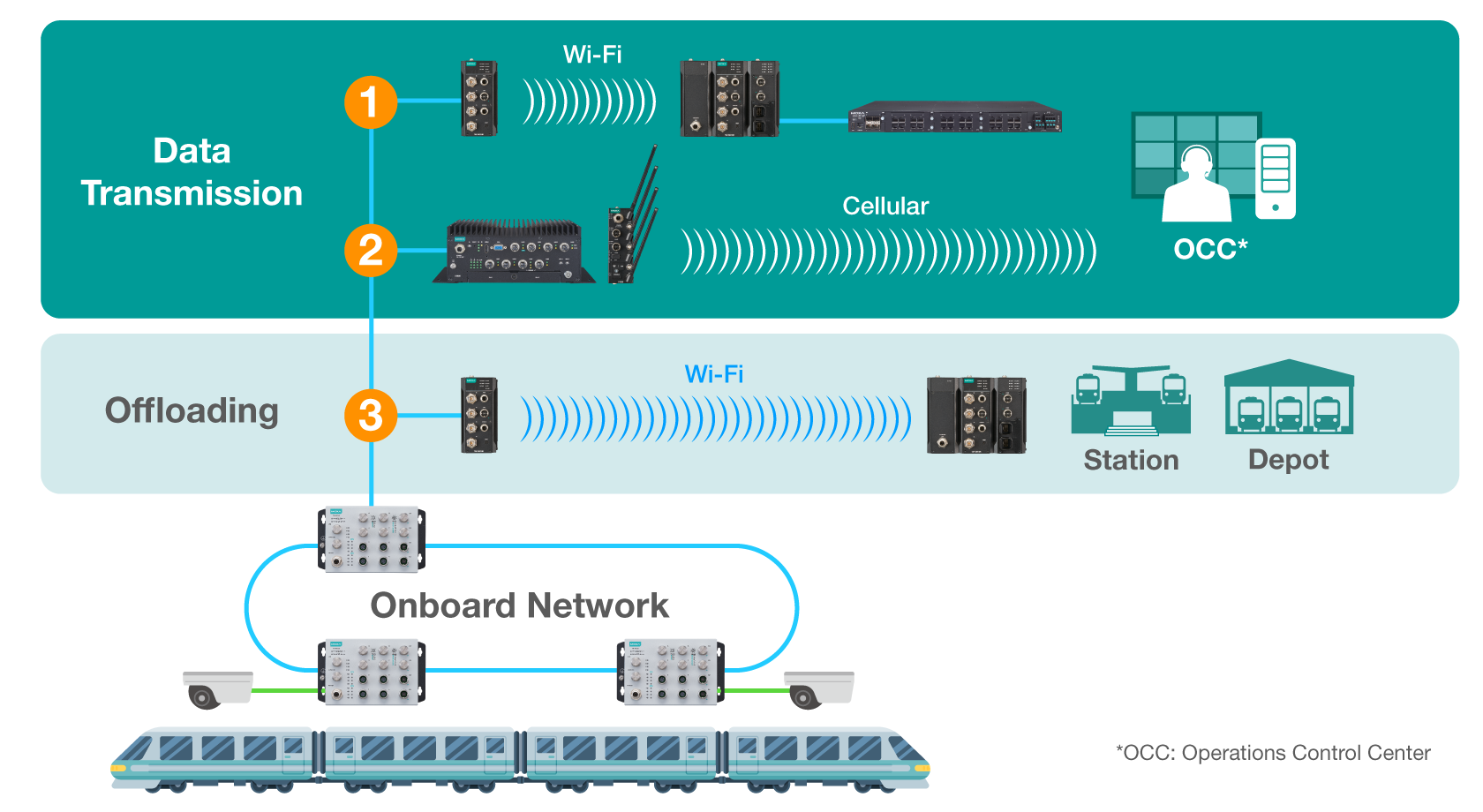

Train-to-ground Wi-Fi /mobil hálózatok

Rugalmas vonat-föld kommunikáció

A mobil és a Wi-Fi technológiák egyre inkább az elsődleges vonat–föld (T2G) kommunikációs megoldásokká válnak. A vonatok a megszakításmentes mozgás közbeni adatátvitelhez mobil kapcsolatot, a folyamatos kommunikációhoz gyors roamingot biztosító Wi-Fi-t, míg az állomási Wi-Fi-t költséghatékony adatletöltésre használják. A Moxa hibrid megoldásai minden helyzetben zökkenőmentes és optimalizált kapcsolódást biztosítanak.


diagram-3
Alkalmazási
példák

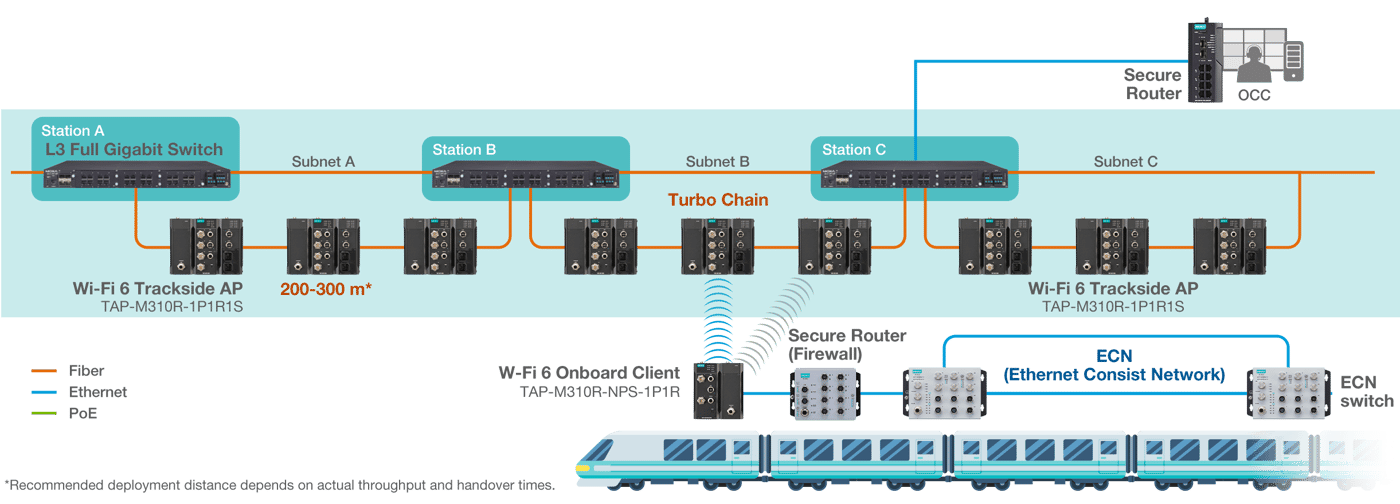

1. CCTV- és CBTC-adatok továbbítása az OCC felé Wi-Fi 6 kapcsolaton keresztül



Forgatókönyv

  • A roaming biztosításához 200–300 méterenként pálya menti vezeték nélküli AP szükséges.

  • A pálya menti rádiók optikai kapcsolaton keresztül csatlakoznak a robusztus pálya menti gerinchálózati switchekhez.

A Moxa megoldásai

  • A TAP-M310R sorozat moduláris kialakítású. Ethernet switch moduljaival több Ethernet/Turbo Chain kapcsolatot támogat az egyszerűbb telepítés és bővíthetőség érdekében.

Előnyök

  • Rugalmas és költséghatékony hálózatbővítés, a meglévő hálózatok egyszerű bővíthetőségével.

Moxa vasúti kommunikációs eszköz alkalmazási példája: CCTV és CBTC-adatok továbbítása az OCC felé wifi 6 kapcsolattal

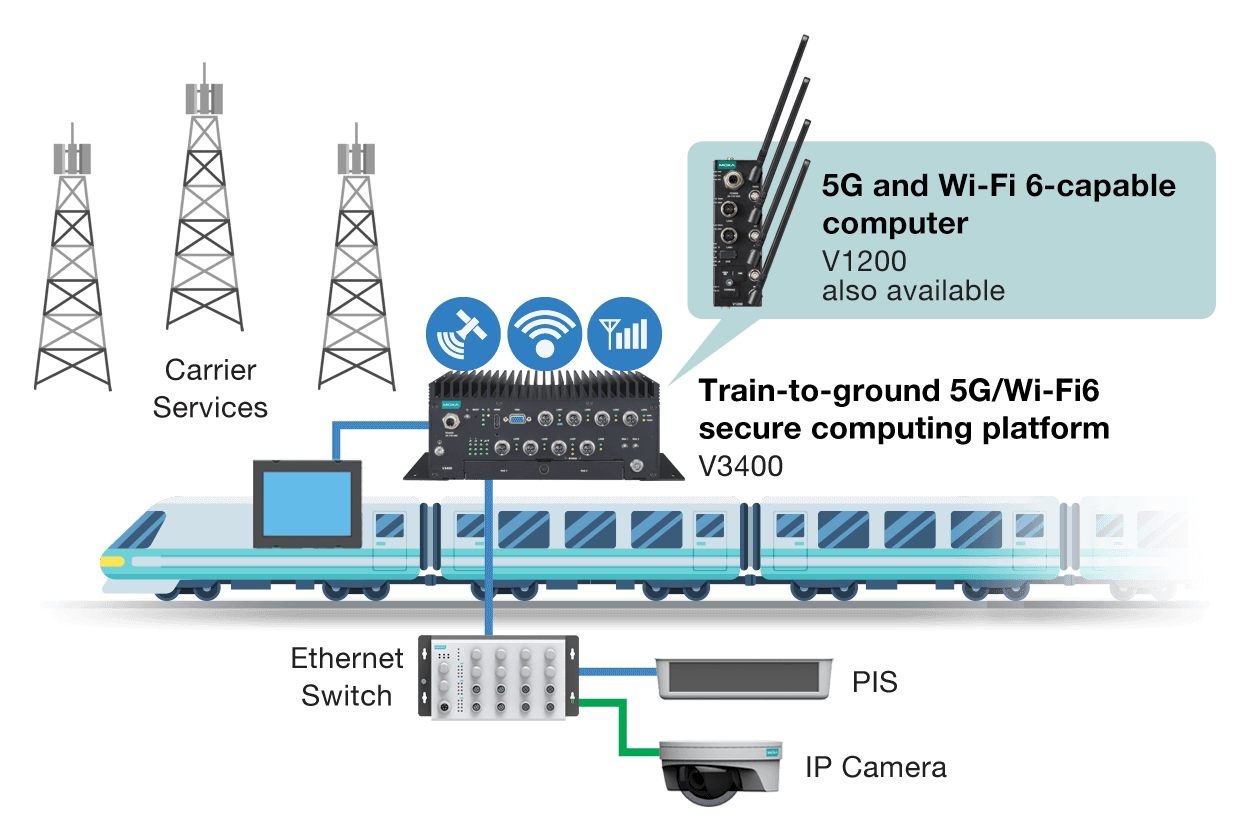

2. Adatátvitel 5G kapcsolaton keresztül üzem közben



Forgatókönyv

  • Egyre növekvő igény a nagy sebességű, alacsony késleltetésű és kiemelten megbízható kommunikációs hálózatok iránt.

A Moxa megoldásai

  • A V3400 sorozat egy rugalmas számítógépes platform 5G és Wi-Fi 6 támogatással, amely biztonságos átjáróként működik több ügyfélalkalmazás futtatásához és kezeléséhez.

  •  A V1200 sorozat 5G- és Wi-Fi 6-képes számítógépeket kínál, amelyek alapvető T2G alkalmazásokhoz ajánlottak.

Előnyök

  • Hibrid megoldás, amely a vonatirányítás számára ötvözi az 5G és a Wi-Fi 6 technológiát dinamikus interfésszel a gyorsabb, biztonságosabb és megbízhatóbb vasúti rendszerek érdekében.

Moxa adatátvitel vasúton 5G kapcsolaton keresztül

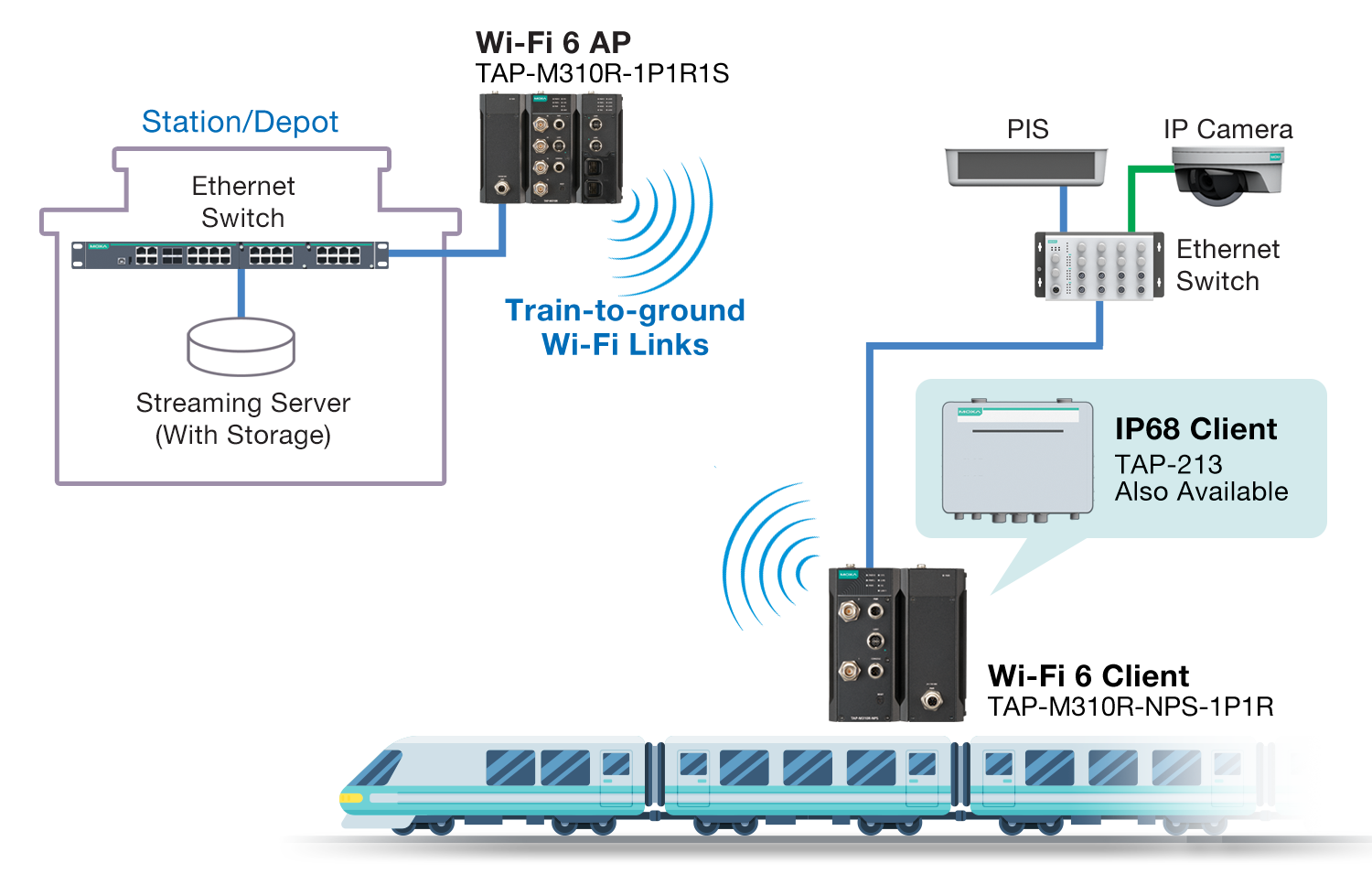

3. Rögzített adatok gyors letöltése állomásokon vagy depókban Wi-Fi 6 kapcsolaton keresztül



Forgatókönyv

  • Amikor a vonatok beérkeznek az állomásra vagy visszatérnek a depóba, az összes fedélzeti adat Wi-Fi kapcsolaton keresztül kerül letöltésre.

A Moxa megoldásai

  • A fedélzeti Wi-Fi 6 kliensek az állomási kültéri AP-khoz csatlakozva továbbítják a videóadatokat a vonatról az állomási hálózat felé.

Előnyök

  • Hibrid megoldás, amely az 5G és a Wi-Fi 6 technológiát ötvözi a vonatvezérlés számára, dinamikus interfésszel a gyorsabb, biztonságosabb és megbízhatóbb vasúti rendszerek érdekében.

Moxa vasúti alkalmazási példa: wifi 6 kapcsolat
Adatalapú intelligencia

A modern vonatok valós idejű felügyeletéhez, vezérléséhez és a különböző alkalmazások futtatásához kompakt, mégis nagy teljesítményű fedélzeti számítógépekre van szükség. A Moxa EN 50155 szabványnak megfelelő, ventilátor nélküli számítógépei egyetlen platformon egyesítik a videóátvitelt és -rögzítést, valamint a biztonságos vezeték nélküli kommunikációt. Sokoldalú számítástechnikai platformként és biztonságos gateway-ként támogatják többek között az utastájékoztató (PIS), videómegfigyelő (CCTV) rendszereket és a vonatvezetői kijelzőket, hozzájárulva a biztonságos és zavartalan vasúti működéshez.

A megoldás főbb jellemzői:

  • A fedélzeti számítógépek valós idejű adatelemzést tesznek lehetővé, csökkentve az üzemeltetési költségeket és meghosszabbítva a berendezések élettartamát.

  • A rugalmas, EN 50155 szabványnak megfelelő platform több virtualizált alkalmazás biztonságos futtatását teszi lehetővé egyetlen platformon.

  • Az NVR számítógépek megbízható videórögzítést és folyamatos adatátvitelt biztosítanak az üzemirányító központ (OCC) felé.

  • A panel PC-k napfényben is jól olvasható, érintőképernyős kezelőfelületet biztosítanak a vonat személyzete számára.

A Moxa vasúti
Adatalapú intelligencia a fedélzeti számítástechnika segítségével

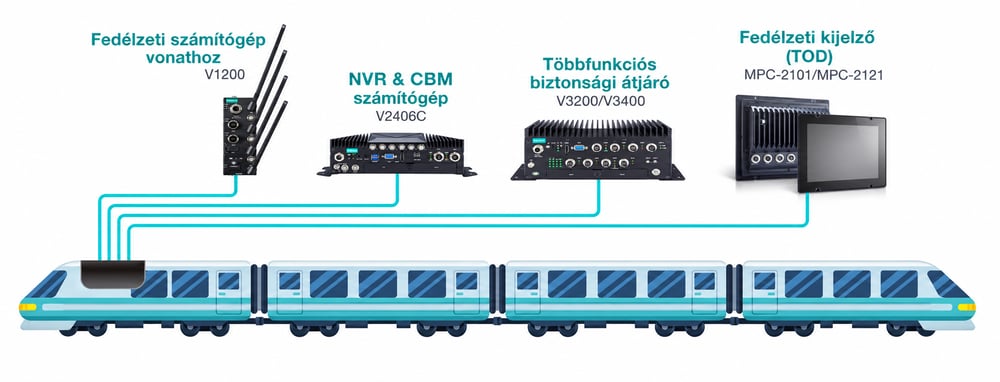

Moxa fedélzeti számítástechnikai megoldások vasúti alkalmazásokhoz: V1200 fedélzeti számítógép, V2406C NVR és CBM számítógép, V3200/V3400 biztonsági átjáró és MPC-2101/MPC-2121 vonatvezetői kijelző egy vasúti szerelvény hálózatába kapcsolva.

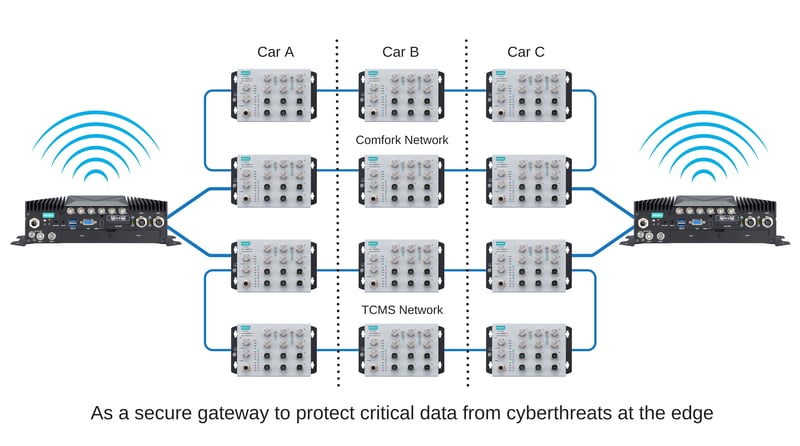

Biztonságos gateway-ek
Több virtualizált alkalmazás egyidejű futtatása – T2G biztonság és integrált fedélzeti alkalmazások
Rugalmas számítógépes platform, amely biztonságos gateway-ként teszi lehetővé több felhasználói alkalmazás futtatását és kezelését.

Főbb funkciók:
  • Átfogó hálózatbiztonsági funkciók
  • Fejlett tűzfal- és routerfunkciók
  • Hálózati szolgáltatások és funkciók széles választéka
  • Virtuális gépek kezelése
Moxa T2G biztonsági eszközök

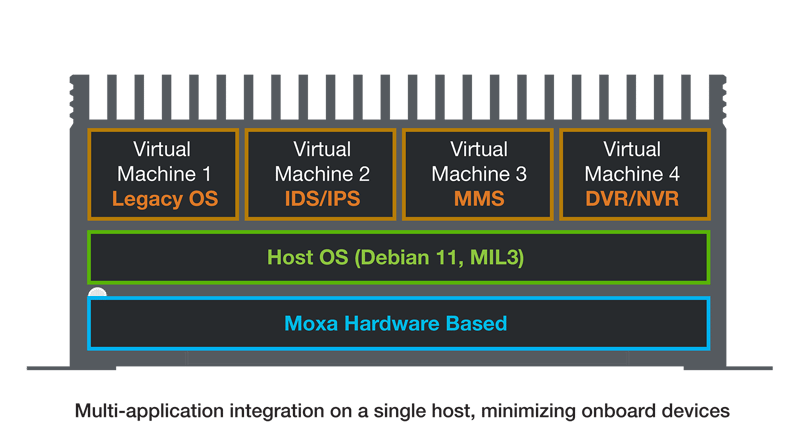

Több virtualizált alkalmazás futtatása egyetlen Moxa hardverplatformon, Debian 11 host operációs rendszerrel és különálló virtuális gépekkel.



Többalkalmazásos számítógépes platformok

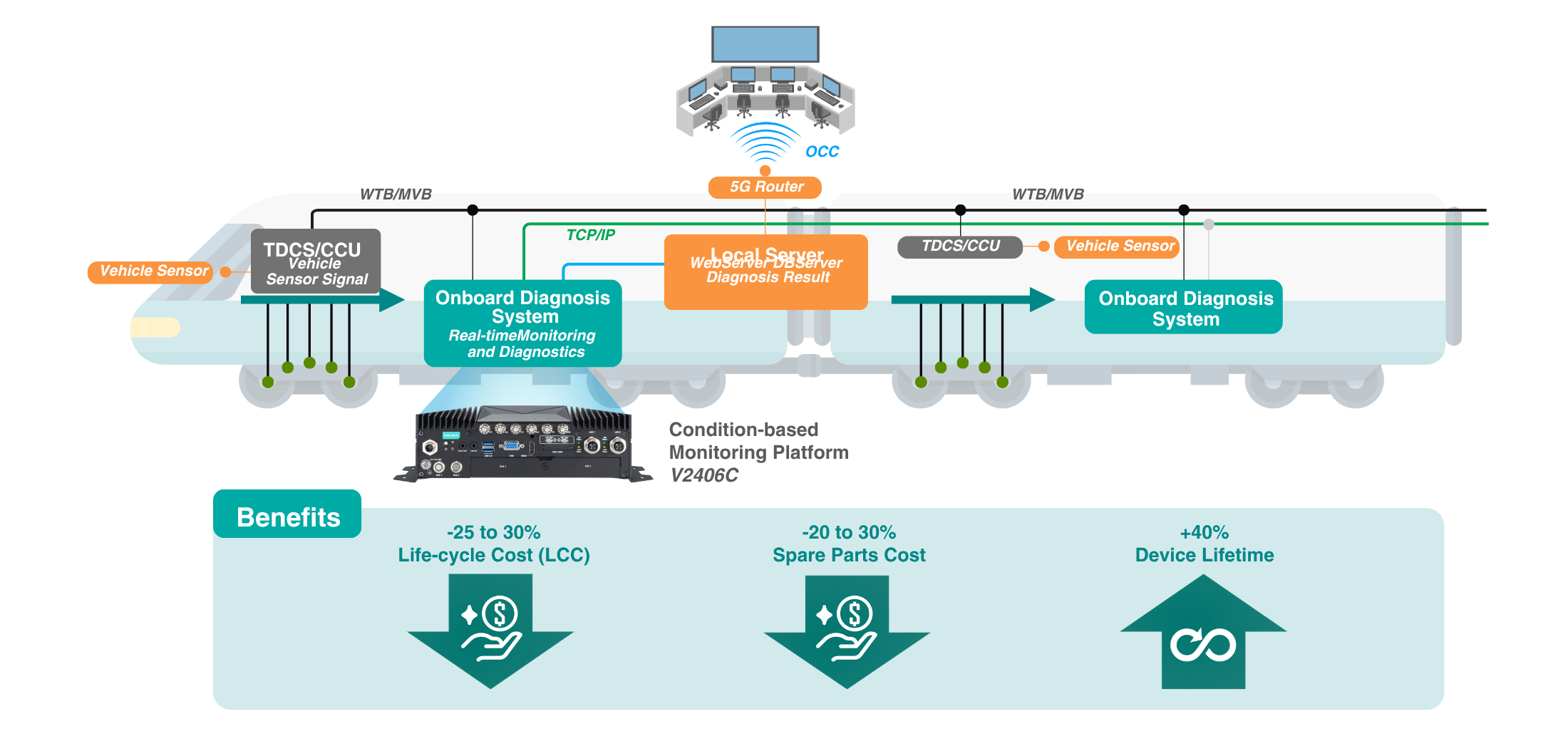

Valós idejű adatelemzés és adatfolyam-kezelés állapotalapú karbantartáshoz (CBM) és integrált fedélzeti alkalmazások
Az állapotalapú karbantartás (CBM) valós idejű szenzoradatok és fejlett adatelemzés segítségével még azelőtt felismeri a lehetséges problémákat, hogy azok komolyabb meghibásodáshoz vezetnének, ezáltal csökkentve az állásidőt és a költségeket. A Moxa EN 50155 szabványnak megfelelő fedélzeti számítógépei edge computing segítségével már a vonaton feldolgozzák a diagnosztikai adatokat, majd továbbítják azokat a központi rendszerek felé. Ennek köszönhetően csökkenthetők az életciklusköltségek és az alkatrészigény, miközben a berendezések élettartama akár 40%-kal is meghosszabbítható.


Moxa vasúti Fedélzeti állapotfelügyelet és valós idejű diagnosztika vasúti járművekhez

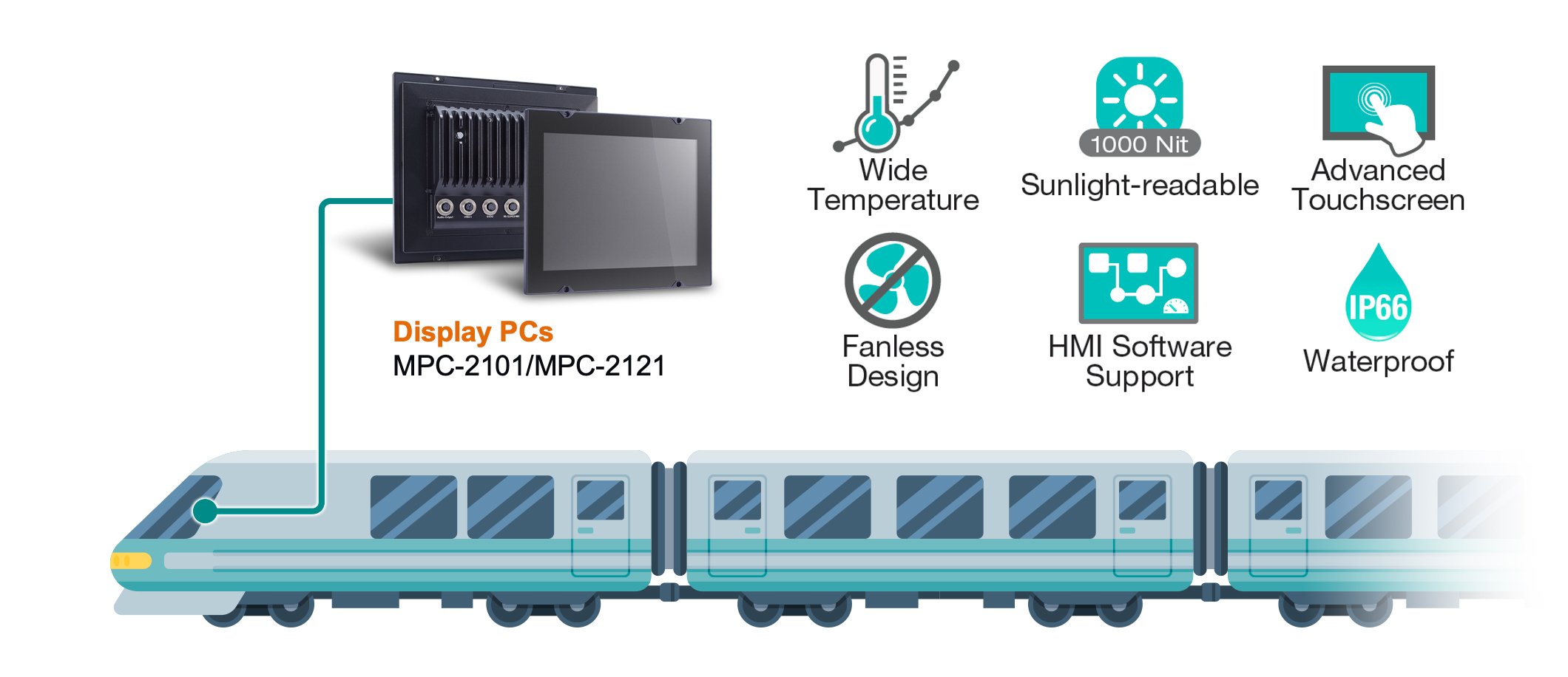

Vonatvezetői kijelzők (TOD: Train operator displays)

Valós idejű hozzáférés és vezérlés a vonatvezetői kezelőfelületen.

A Moxa MPC-2101/MPC-2121 vonatvezetői kijelzők széles működési hőmérséklet-tartománnyal, napfényben is olvasható 1000 nites kijelzővel, érintőképernyővel, ventilátor nélküli kialakítással, HMI-szoftvertámogatással és IP66 védettséggel.



Vizuális megfigyelés és rögzítés

A fedélzeti CCTV-rendszereknek a vonat teljes területén – a vezetőfülkétől és az utasterektől kezdve a bejáratokon át egészen a pálya megfigyeléséig – megbízható vizuális felügyeletet kell biztosítaniuk, miközben meg kell felelniük a szűkös beépítési hely, a rezgések és a hirtelen fényváltozások jelentette kihívásoknak. A Moxa robusztus IP-kamerái és nagy teljesítményű NVR platformjai tiszta HD képminőséget, hatékony sávszélesség-kihasználást és valós idejű megfigyelést biztosítanak, hozzájárulva a biztonságosabb utazáshoz és a zavartalanabb üzemeltetéshez.

A megoldás főbb jellemzői

  • Kamerák és objektívtípusok széles választéka a különböző fedélzeti alkalmazásokhoz

  • Fejlett képalkotási technológiák a tiszta, részletgazdag képért bármilyen fényviszony mellett

  • PoE-tápellátás a szükséges kábelezés csökkentéséhez

  • Megfelel az EN 50155 OT4 hőmérsékleti követelményeinek (-40 és 70 °C között)

  • Rezgésnek, páratartalomnak, pornak és vandalizmusnak ellenálló kialakítás

Vasúti fedélzeti videómegfigyelő kamerák
Találd meg az alkalmazásodhoz leginkább megfelelő megoldást!
A Moxa minden alkalmazási igényhez kínál megfelelő IP-kamerát – a vonat előtti és mögötti pályaszakasz megfigyelésétől az utastér és a vezetőfülke felügyeletéig. A diszkréten beépíthető HD kamerák a bejáratok megfigyeléséről gondoskodnak, míg a testreszabható kialakítások az egyedi telepítési követelményekhez is rugalmasan alkalmazkodnak.

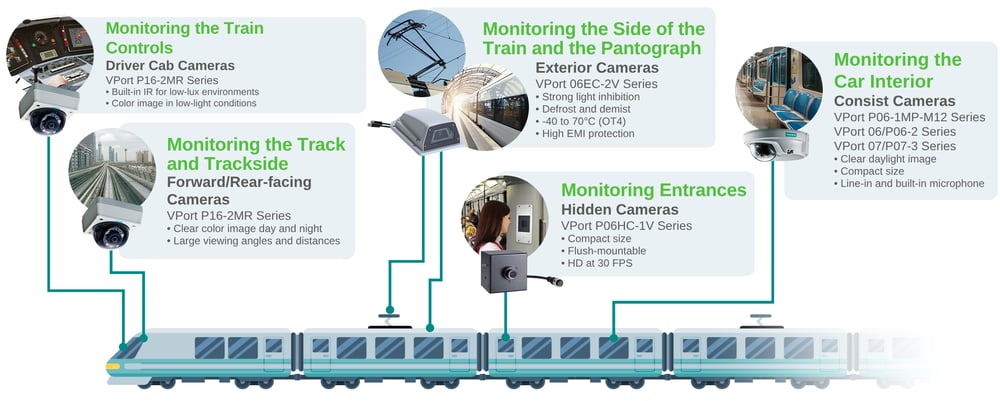

Moxa fedélzeti IP-kamerák a vezetőfülke, a vasúti pálya, a pantográf és a vonat külső részeinek, valamint a bejáratok és az utastér megfigyeléséhez.

A vonat fedélzeti fényviszonyai jelentősen változhatnak, különösen alagutakba való be- és kihaladáskor. A Moxa IP-kamerái azonnal alkalmazkodnak a változó fényviszonyokhoz, és WDR, DNR, valamint BLC technológiákkal biztosítanak tiszta HD/1080p videóképet. Az objektívek széles választéka pedig minden környezetben optimális látómezőt tesz lehetővé.

Fejlett képalkotási technológiák

Tiszta és jól látható kép minden helyzetben
A vonat fedélzetén a fényviszonyok jelentősen változhatnak, különösen alagutakba való be- és kihaladáskor. A Moxa IP-kamerái azonnal alkalmazkodnak ezekhez a változásokhoz, és WDR, DNR, valamint BLC technológiák segítségével tiszta HD/1080p videóképet biztosítanak. Az objektívek széles választéka pedig minden környezetben optimális látómezőt tesz lehetővé.
Hálózati videórögzítő platformok (NVR: Network Video Recorder)
Vasúti fedélzeti CCTV-felvételek élő megtekintése és megbízható visszajátszása

Egyszerű karbantartás és minimális rendszerleállás az üzem közben cserélhető HDD-moduloknak köszönhetően.

Moxa NVR számítógép üzem közben cserélhető HDD-moduljának háromlépéses cseréje, amely egyszerű karbantartást és minimális rendszerleállást tesz lehetővé.



1. Nyomd meg a hot-swap gombot a HDD leállításához; a LED villogni kezd.

2. Amikor a LED villogása megszűnik, csavarozd ki a meghajtópanelt.

3. Oldd ki a HDD reteszét, húzd ki, majd cseréld ki a HDD-t.



Iparági tanúsítványok:

  • EN 50155: fedélzeti elektronikus berendezések;

  • EN 50121-3-2: fedélzeti EMC;
  • EN 50121-4: pályamenti jelző- és távközlési berendezések;
  • EN 61373: rezgés és ütés;
  • EN 45545-2: tűzvédelmi követelmények;
  • IEC 61375: vonatkommunikációs hálózat;
  • IEC 62443-4-1/-4-2: biztonságos fejlesztési folyamat és komponensbiztonság.

Ajánlott termékek:



Fedélzeti Ethernet hálózatok Számítástechnikai platformok

Vonat-föld kommunikáció

     IP kamerák
product-01

TN-4900 sorozat

EN 50155 szabványnak megfelelő gigabit biztonsági routerek

 product-05

11th Gen Intel® Core™ processzor, 5G/Wi-Fi 6 támogatás, két üzem közben cserélhető HDD/SSD, -40 és 70 °C közötti működési hőmérséklet

 product-10

Vasúti vonat–föld kommunikációhoz tervezett Wi-Fi 6 hozzáférési pontok és kliensek

 product-13

3 megapixeles képfelbontás, H.265 tömörítés, optimális képminőség és sávszélesség-kihasználás
product-17 product-06


11th Gen Intel® Core™ processzorral szerelt vasúti számítógépek galvanikusan leválasztott tápellátással, vezeték nélküli bővítési lehetőségekkel és két SSD-vel

 product-11

Wi-Fi 4 (802.11n) IP68 védettségű vezeték nélküli hozzáférési pontok és kliensek vasúti vonat–föld kommunikációhoz

 product-14

Előre- és hátrafelé néző vezetőfülke-kamerák beépített infravörös megvilágítással, amelyek gyenge fényviszonyok között is éles, jól értékelhető képet biztosítanak
product-02

EN 50155 szabványnak megfelelő Full Gigabit Ethernet switch-ek, akár 8 PoE porttal

 product-07

7th Gen Intel® Core™ processzorral szerelt vasúti NVR számítógépek galvanikusan leválasztott tápellátással, 2 mini PCIe bővítőhellyel és két üzem közben cserélhető HDD/SSD meghajtóval

 product-12

Vasúti vonat–föld kommunikációhoz tervezett vezeték nélküli hozzáférés-vezérlők a TAP-M310 sorozathoz

 product-15

EN 50155 szabványnak megfelelő, 1080p felbontású, nappali és éjszakai kültéri IP-kamerák
product-03

EN 50155 szabványnak megfelelő, 8–28 portos menedzselhető Ethernet switch-ek, akár 16 Gigabit és 24 PoE porttal

 product-08

Arm-alapú kompakt vasúti számítógépek vezeték nélküli és mobilhálózati bővítési lehetőségekkel

   product-16

EN 50155 szabványnak megfelelő, HD felbontású kompakt IP-kamerák
product-18

EN 50155 szabványnak megfelelő, 12+4G/24+4G portos Gigabit Ethernet switch-ek, akár 20 PoE porttal

 product-09

10"/12"-os ventilátor nélküli panel PC-k 500 vagy 1000 nit fényerejű, napfényben is jól olvasható LED-háttérvilágítású kijelzővel


product-19

EN 50155 szabványnak megfelelő, 8–18 portos Ethernet switchek, akár 8 PoE és 2 Gigabit Ethernet porttal


product-04

EN 50155 szabványnak megfelelő, 5/8 portos nem menedzselhető Ethernet switch-ek
