A világ első ipari IoT controllere
maximálisan az Ipar 4.0 igényeire szabva
A groov EPIC egyetlen ipari kivitelű eszközben egyesíti a valós idejű vezérlést, az edge adatfeldolgozást, a gateway funkciókat, a HMI-t és a beépített cybersecurity képességeket. Az Opto 22 hazai partnereként nem csak a hardvert adjuk hozzá a projektedhez, hanem a méretezést, a beüzemelést és a magyar nyelvű mérnöki támogatást is.
Vezérlés
Kösd rá a szenzoraidat az Opto 22 megbízható ki/bemeneti moduljaira, és futtasd a control logikát ott helyben, a folyamat mellett. A guaranteed-for-life I/O modulok –20…70 °C között üzemelnek, hot-swap módon cserélhetők, és akár 24 csatornát kezelnek modulonként. A rozsdamentes acél chassis 4, 8 vagy 16 modult fogad — vagy akár I/O nélkül, tisztán controllerként is használható.
Csatlakozás
.png "Opto 22 Csatlakozás illusztráció")
Csatlakozz Allen-Bradley®, Siemens®, Modbus®/TCP és Opto 22 PAC eszközökhöz, adatbázisokhoz, online szolgáltatásokhoz és még sok egyébhez. A két független Gigabit Ethernet interfésznek köszönhetően az OT és az IT hálózat elkülönítve marad, így a termelési szegmenst nem kell megnyitni ahhoz, hogy adatot lássatok belőle.
Adatkezelés
Húzd össze egérrel az eszköz I/O-it, adatbázisokat, online szolgáltatásokat és még sok egyebet az előtelepített Node-RED intuitív webes felületén, és alakítsd ki egyszerűen az üzleti logikát. Küldd, fogadd, tárold és elemezd az adataidat — a PR2 processzor 3,75 GB RAM-mal és 22 GB felhasználói tárterülettel akkor is elbírja a feladatot, ha az edge oldalon komolyabb feldolgozásra van szükség.
.png "Opto 22 Adatkezelés illusztráció")
Megjelenítés
.png "Opto 22 Megjelenítés illusztráció")

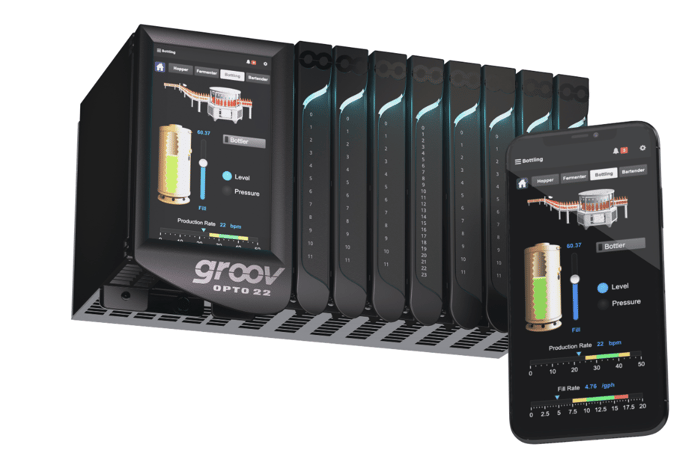

Egyszerűen kattintgasd össze a HMI-t a groov View-ban, majd jelenítsd meg PC-n, mobil eszközön, óriás TV-n vagy a controller beépített, nagyfelbontású touchscreenjén. Az elképzeléseid túlmutatnak az alapvető kezelési funkciókon? Az EPIC-en előtelepítetten rendelkezésedre áll az Ignition Edge, amelyet a céloptimalizált Edge verzióban, vagy akár szoftveres korlátozások nélkül, teljes értékű SCADA rendszerként is használhatsz.
Fejlesztés
Dolgozz kötöttségek nélkül, szabadon! Használd a számos előre telepített fejlesztőeszköz valamelyikét, vagy szabd igényeidre a controllert a real-time Linux OS-hez történő közvetlen, SSH-n keresztüli hozzáféréssel. Építs control logikát flowchart alapon az Opto 22 PAC Control segítségével, vagy használd a méltán népszerű CODESYS Development System-et, és kezeld a groov EPIC projekteket integráltan más típusú vezérlőiddel, az IEC 61131-3 szerint.
.png "Opto 22 Fejlesztés illusztráció")

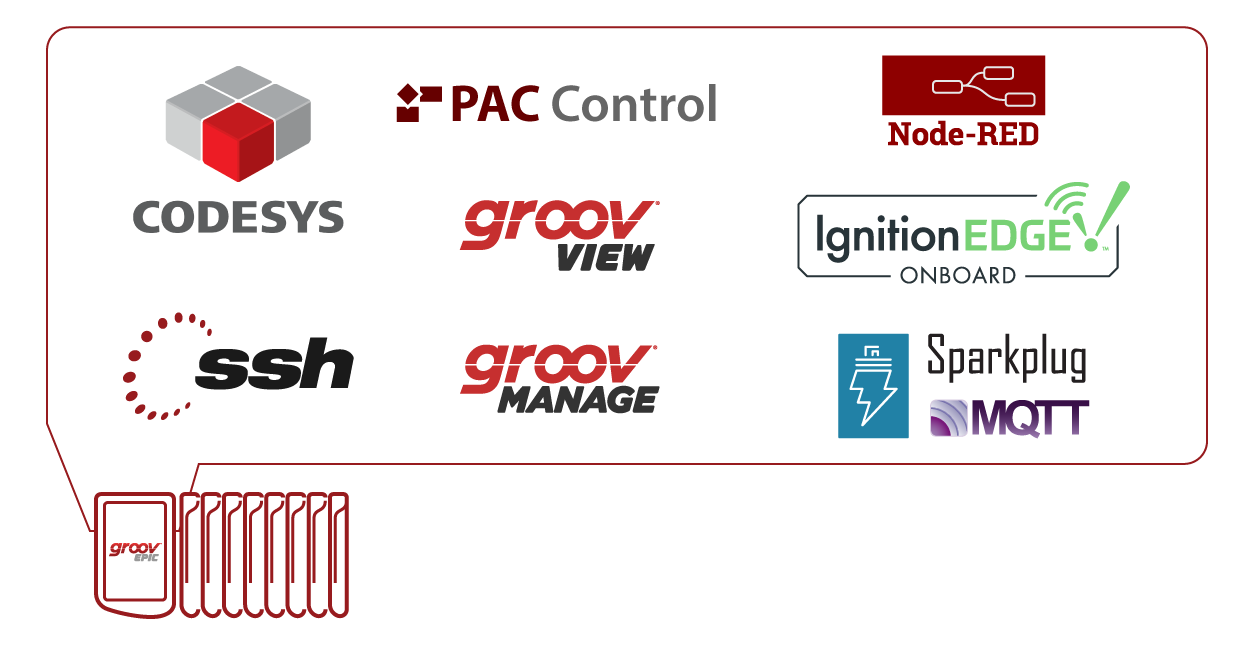

Előtelepített szoftverkörnyezet: groov View, groov Manage, Node-RED, Ignition Edge, PAC Control, CODESYS.
Válaszd ki a számodra megfelelő groov-ot!
A legtöbb hiba nem a technológiában, hanem a méretezésben van. Nézzük végig együtt, melyik tagja a családnak illik a feladathoz.
groov EPIC System
Teljes megoldás Ipar 4.0 vagy hagyományos automatizálási alkalmazáshoz: valós idejű vezérlés, csatlakozási lehetőségek, adatkezelés és megjelenítés egy chassisben, 4, 8 vagy 16 I/O modullal.
groov Rio
Kompakt, PoE-tápos, multifunkciós remote I/O beépített Node-RED-del és webes konfigurációval — oda, ahol néhány mérési pont van szétszórva, és nem kell minden node-ra fedélzeti SCADA.
groov Server for Windows
Kiegészítőül a saját Ipar 4.0 megoldásodhoz: groov View alapú HMI bármilyen böngészővel rendelkező eszközön, a meglévő Windows infrastruktúrádon futtatva.
groov System Configurator
Állítsd össze a teljes rendszert még a megrendelés előtt: EPIC és RIO egységek, processzor, I/O modulok, tápegységek és szoftverlicencek egy interaktív felületen. A configurator bekötési rajzot és hálózati ábrát is ad, a kész összeállítás pedig elmenthető és megosztható - így a Com-Forthtal már konkrét cikkszámlistáról tudtok beszélni, nem elképzelésekről.
Biztonság
A hagyományos vezérlőrendszerekkel ellentétben a groov tervezésénél a kiberbiztonsági szempontokat kezdettől figyelembe vették: két független hálózati interfész, device firewall, TLS titkosítás, user management LDAP-integrációval, tanúsítványkezelés és beépített VPN kliens.
MQTT / Sparkplug B
A klasszikus pollingnál az IT folyamatosan lekérdezi az OT hálózatot, ami nyitott bejövő portot és állandó terhelést jelent. Az EPIC ehelyett report-by-exception módon MQTT brokerbe publikál: csak a változás megy át, nincs szükség bejövő portra, és az adat egyszerre több célhoz (SCADA, historian, felhő) is eljut. Ezt érdemes már a tervezés elején jól eldönteni, mert később nehéz módosítani.
groov rendszer architektúra
Hol helyezkedik el az EPIC a meglévő rendszereid között, és mi megy át rajta melyik irányba?
Terep
-
Szenzorok, aktuátorok, mérőváltók
-
Meglévő PLC-k (Allen-Bradley, Siemens)
-
Soros és Modbus/TCP eszközök
-
Energiamérők, frekvenciaváltók
/O modulok
Modbus/TCP
OPC UA➡️
ETH0
groov EPIC / RIO
-
Valós idejű control logika
-
Node-RED adatfeldolgozás, szűrés, skálázás
-
groov View HMI — helyben és böngészőben
-
Ignition Edge: OPC UA driverek, store-and-forward
-
Device firewall, VPN, user management
MQTT
Sparkplug B
REST API
➡️
ETH1
Vállalati rendszerek
-
MQTT broker
-
SCADA és historian
-
Adatbázis, MES, ERP
-
Felhőszolgáltatás, analitika
-
Mobil és böngészős hozzáférés
ETH0 - OT hálózat
a két interfész fizikailag és logikailag is független, saját firewall-szabályokkal
ETH1 - IT hálózat
Az EPIC nem csak továbbít, hanem a helyszínen fel is dolgozza az adatot, és ő kezdeményezi a kapcsolatot kifelé. Így az IT oldalnak nem kell belépnie a termelési hálózatba, és a kapcsolat megszakadása esetén sem vész el adat - a store-and-forward puffer helyreállás után utólag küldi fel a hiányzó mintákat.
Nem ígéret, hanem a termék felépítéséből következik
Referencia
Forrás: Opto 22 — GMI Instrumentation referencia. Eredeti angol nyelvű beszámoló
Esettanulmányok
Tekintsd meg, hogyan használják már ma is a groov-ot a szélerőművektől a szennyvízkezelő telepeken és a tojáskeltetőn át a fagyasztott élelmiszerekig.
groov EPIC videók
Nézd meg működés közben: groov Manage, HMI-építés, I/O konfigurálás és beüzemelés lépésről lépésre, az Opto 22 mérnökeitől.
Töltsd le a brossúrát!
A groov EPIC teljes termékleírása: funkciók, szoftverek, MQTT/Sparkplug architektúra és a komplett termék- és cikkszámlista.

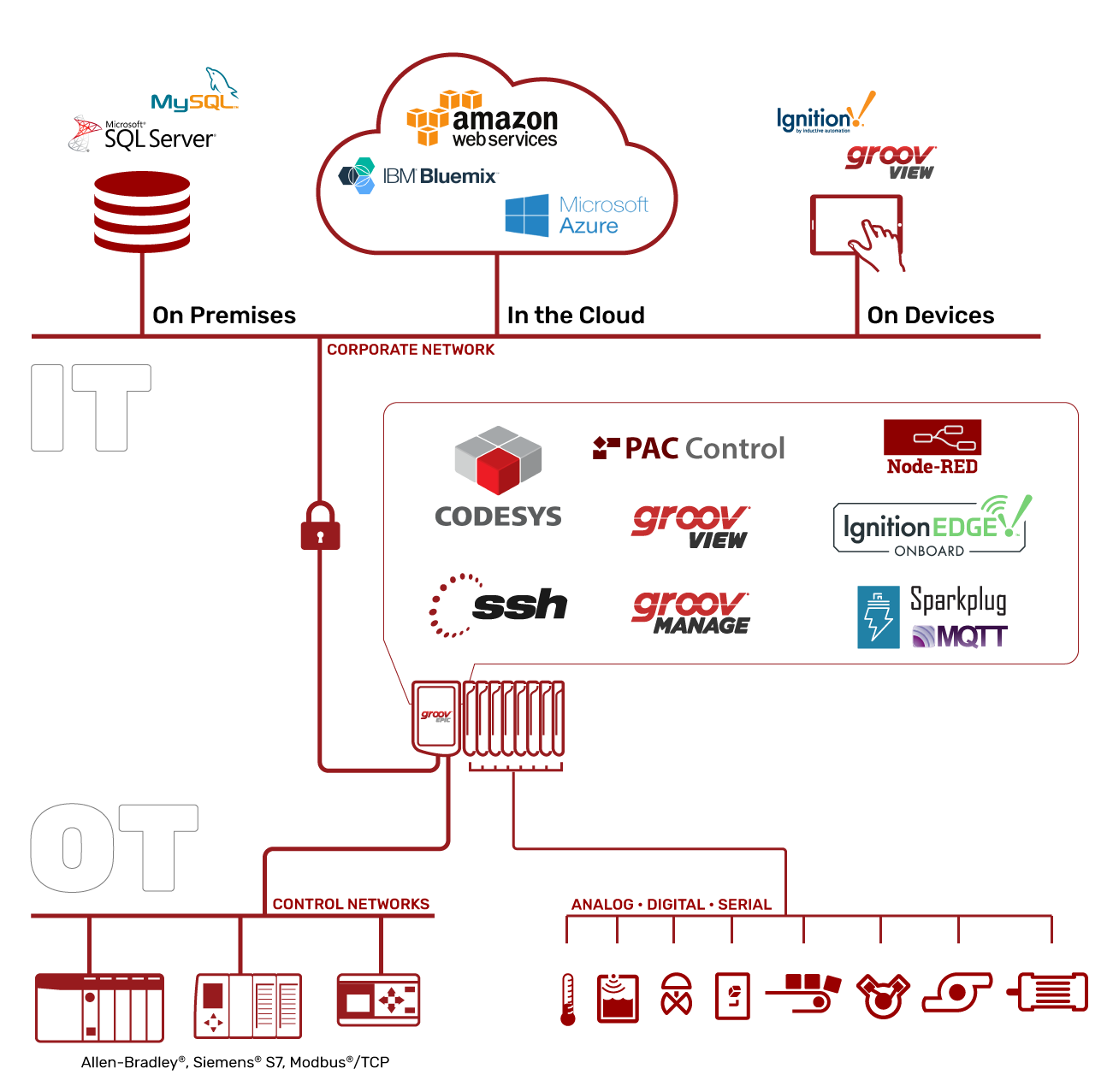

groov EPIC Software Architecture
Az IT és az OT oldal ugyanazon az eszközön, de egymástól elválasztva fut.
Amit a groov mellé a Com-Forth ad
A hardvert katalógusból is meg lehet rendelni. A működő rendszerhez viszont kell valaki, aki a te jeleidet, a te hálózatodat és a te üzemedet is ismeri.
Méretezés rendelés előtt
A configuratorban közösen összeállított rendszert átnézzük: hány modul, milyen chassis, PR1 vagy PR2 — és mi az, ami kihagyható.
Demó eszköz és PoC
Éles adaton, a te jeleiddel nézzük meg, hogy működik-e az elképzelés, mielőtt bármit megrendelnél.
Beüzemelés és firmware
Első konfiguráció, hálózati szeparáció, user management, tanúsítványok — és a későbbi firmware upgrade-ek levezénylése is.
Magyar support
Ha megáll a sor, nem egy időzónákkal odébb lévő ticketrendszerrel beszélsz, hanem egy mérnökkel, aki ismeri a rendszeredet.
